Сделай сам прибор для настройки антенны на спутник.

Предлагаю в этой теме выкладывать приборы, кто что придумал, как соединил и как он работает.
Кто что видел или слышал.Сам начну со своего творения.
1. Нам понадобтся небольшой ЖК телек, малогабаритный ресивер, чехол под него. ну и не помешает стрелочный, самый простой SatFinder.
Я использовал ЖК телек китайский samuray с ценой 480 грн (95$), тюнер Strong 6011 за 250гр (49$), в качестве чехла — обычный пластиковый портфельчик. Вот их фото
Приборы для настройки спутниковых антенн своими руками
2. Телек подключаем к тюнеру обычным «тюльпаном», предварительно срезав лишний пластик с самих штекеров, чтоб провод можно было сильнее согнуть для экономии габариов. блок питания этого же телека помещается в тот же портфельчик в стороне от тюнера.
3. В нашем бывшем портфельчике прорезаем на задней стенке «дырку»
по размеру экрана телика и изнутри двухсторонним скотчем приклеиваем защитную толстую пленку. В дне второго отсека делаем дырку в том месте, где тюнер принимает сигнал от ПДУ. И так же заклеиваем ее пленкой.
4. Внутри нашего чехла уже установлены телек и тюнер, соединяем провод питания тюнера с блоком питания телека проводом, делаем отводок под вилку и все тщательно изолируем.
5. Прибор готов. Теперь для удобства включам в список самы нам необходимые спутники. И у каждого проверяем наличие транспондеров. Я так вообще, стер транспондеры и снуля все прописал как надо. Ну и само собой нужно проверить прибор и отсканировать каналы иже на установленых антеннах.
6. Для удобства и ускорения поиска спутников, в цепь я включаю просто стрелочный пищащий сатфаиндер, ну чтоб насчупать спутники.
Вот что из этого всего вышло.
Приборы для настройки спутниковых антенн своими руками
В принцепе, тюнер можно подобрать по вкусу, главное перед покупкой в меню загляньте, а удобно ли и хорошо ли видно процент сигнала.
И еще, мне например нравится прибор Openbox SF10. Но он у нас стоит 2000грн. (400$). Для малого установщика дороговато. А мы собрали прибор примерной стоимостью 750грн. (148$).

Прошу коментариев и развития темы. Предлагаю в этой теме выкладывать приборы, кто что придумал, как соединил и как он работает.
__________________
Hot Bord13E, Sirius4,8E, Amos4W, // Yamal90E, Express80E, ABS75E// — Openbox X800, SkyGate Fta/// Eutelsat W6// — SkyStar 2/

Приборы для настройки спутниковых антенн своими руками DimAn
13.04.2009 в 08:12

Здравствуйте, давно еще хотел собрать такую же конструкцию.
А пока пользоался своим тюнером Х-820 и ТВ «Сапфир»(старый замученый жизнью телевизор с ЭЛТ диаг 25-30см).
Но таскать openbox жалко, а телевизор ЧБ с севшим кинескопом на солнце уже не видно.
Две недели назад купил ТВ «Orbit» диаг 5″, размеры 12смх15смх3.5см. хотел диагональ побольше, но в связи с курсом уе. купил 5″.
Я вот теперь еще одну проблемму заимел.Подарил мне знакомый свой старый тюнер HUMAX VA-ACE+.
Вот его я и планировал расковырять для прибора, но как оказалось в нем очень не удобный пункт меню с уровнем сигнала, очень «тонкие»
линии уровня с полупрозрачным цветом цифр уровня.Есть у него и еще один пункт меню как у опенбокса- во время просмотра канала показать уровень на экран, но опять таки они не на весь экран а еле заметные полоски.
Вопрос следующий:можно ли поковырятся какой-то прогой в прошивке чтоб изменить визуальное оформление меню(индикаторов уровня) или забыть о этом тюнере и купить другой?А этот HUMAX еще и эмулятора не имеет, только карта НТВ есть и все.И применить его некуда.

Чтобы настроить спутниковую антенну обычно достаточно ресивера и телевизора. Но очень часто установщикам приходиться производить настройку спутниковой антенны на большой высоте и не всегда в удобном месте. Для этого, согласитесь, не всегда подойдет телевизор, особенно если он большой.

Приборы для настройки спутниковых антенн своими руками

Но к счастью для обнаружения и настройки сигнала со спутника можно использовать более удобные для работы на высоте устройства. В таком случае установка и настройка спутниковой антенны при помощи спец прибора станет не только работой но и в определенной степени развлечением.

Все приборы для настройки спутниковых антенн условно можно разделить на самодельные и заводского производства.

На разных форумах очень часто встречаются самодельные устройства преимущественно сконструированные из маленького монитора и компактного ресивера.

Приборы для настройки спутниковых антенн своими руками

Правда бывают исключения — приборы на индивидуальных схемах и собственным программным обеспечением.

Приборы для настройки спутниковых антенн своими руками

Что сказать — самодельное устройство — хорошо в виду его дешевизны, но качество такого прибора — сомнительное. К тому же кто будет совершенствовать программное обеспечение для этого прибора?

Другое дело промышленный выпуск прибора для настройки спутниковой антенны. Для него всегда будет легко найти свежую прошивку и все нужные функции будут работать хорошо.

Приборы для настройки спутниковых антенн своими руками

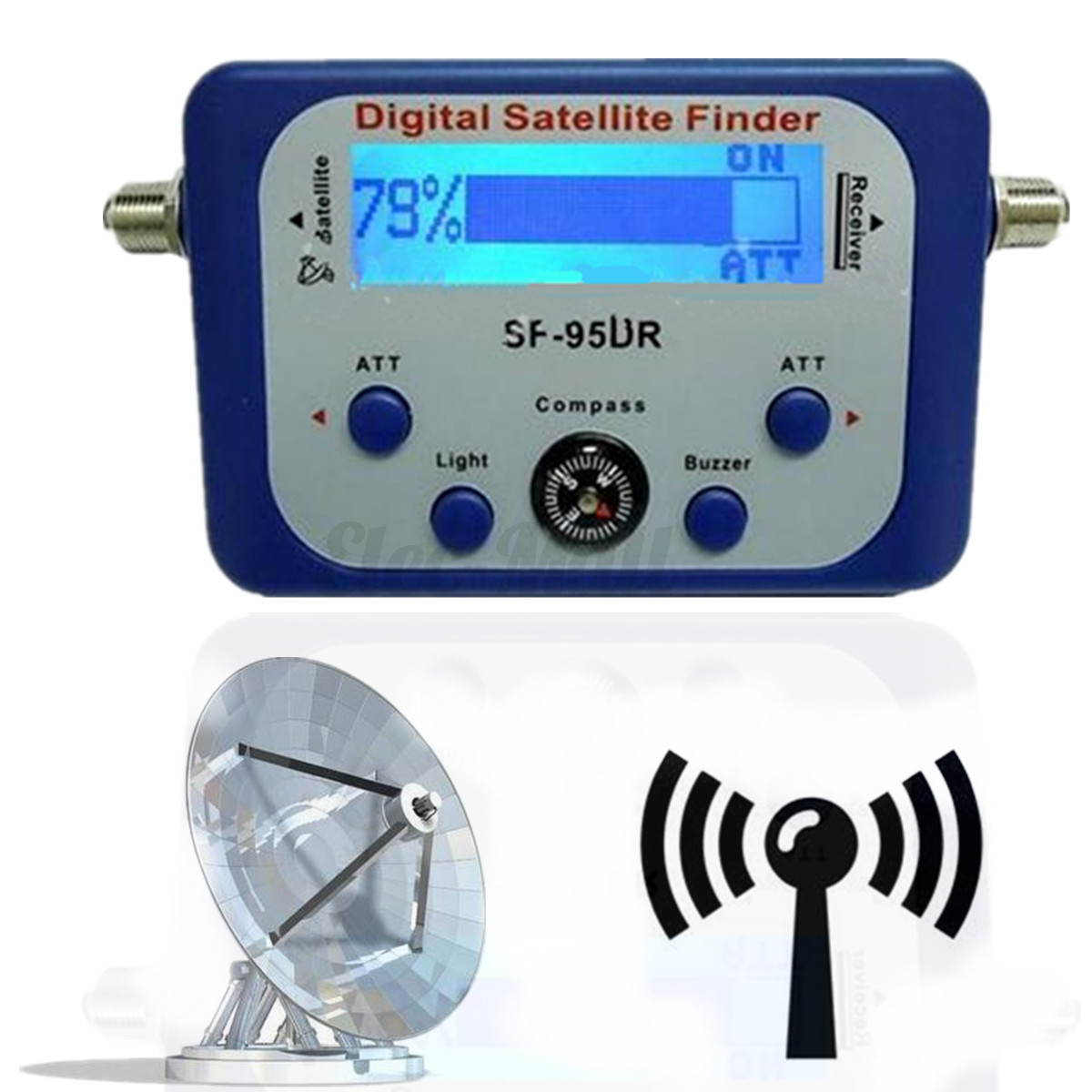

Такого вида приборы подключаются в разрыв между ресивером и конвертером в непосредственной близости от спутниковой антенны. На ресивере выставляем нужную частоту. а на приборе смотрим показания шкалы или индикаторов, одновременно наставляя на нужный спутник антенну. Добиваемся наилучшего результата по максимальному показателю прибора. Питания в таком случае берется из телевизионного кабеля.

Еще есть профессиональные версии приборов для настройки спутниковых антенн со своим своим собственным источником питания. Самые простые из них показывают только уровень и качество сигнала, а продвинутые со всевозможными функциями.

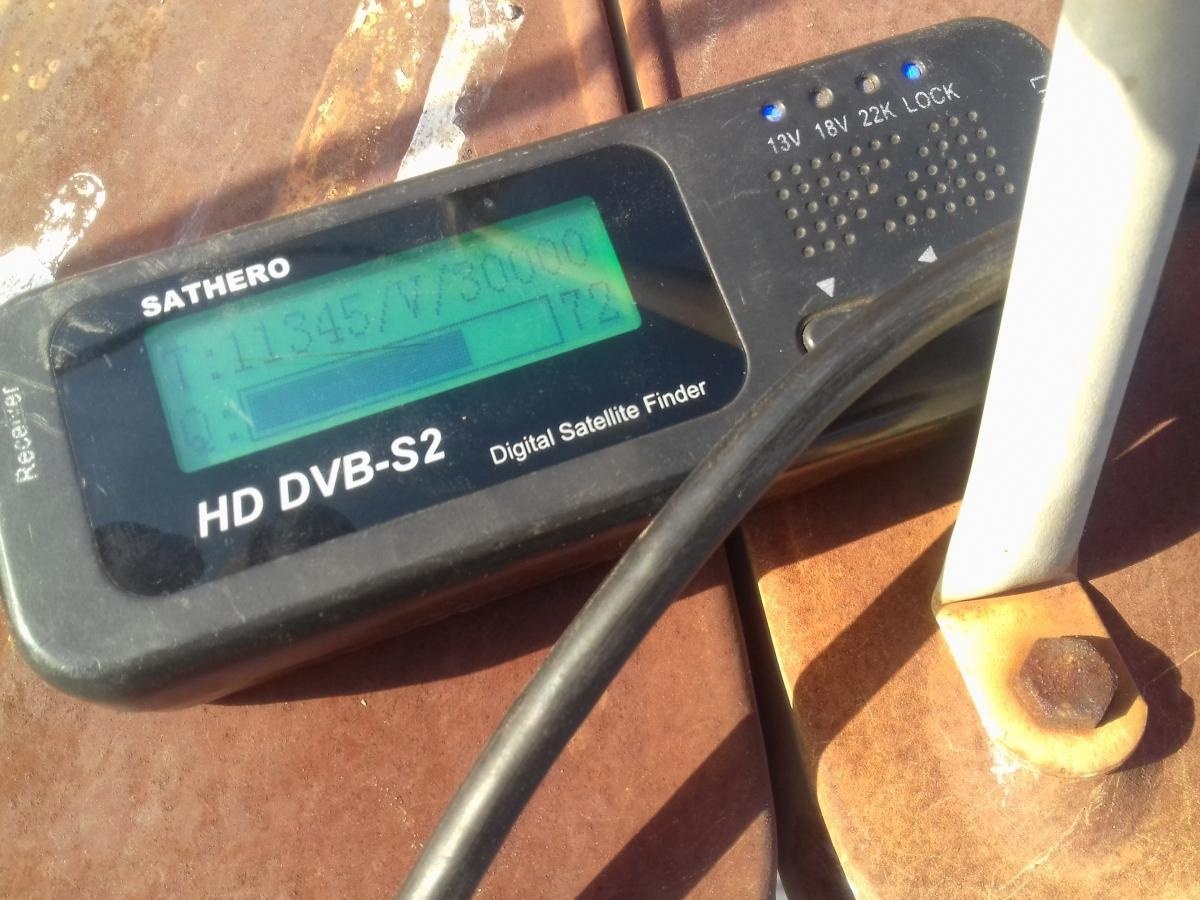

Среди такого разнообразия заводских приборов для настройки спутниковых антенн особое внимания стоит уделить фирме OPENBOX и их линию приборов Sat-Finder .

Приборы для настройки спутниковых антенн своими руками

Такой Sat-Finder — лучший помощник для установщика.

В зависимости от версии — меняются возможности приборов и разумеется их цена. В любом случае свежую прошивку вы всегда легко сможете найти в интернете.

Что сказать — если поставить или подправить спутниковую антенну только себе или еще соседу, то достаточно и телевизора с ресивером. Ну а если уже дело идет к профессиональной ежедневной установки. В таком случае без хорошего прибор для настройки никак не обойтись.

Если вам нужен самодельный прибор для прозвонки кабеля (тестера нет). Скрутите серцевину и оплетку одного конца а на втором используйте светодиод и батарейку. Имейте ввиду что светодиод свети только при определенной полярности.

Данная статья является результатом моего многолетнего опыта установки и настройки приёмных систем спутникового ТВ.

Свои первые антенны я, как и многие мои коллеги, настраивал без использования специального оборудования, просто спутниковый ресивер, телевизор и напарник. Но с началом профессиональной деятельности такая комбинация «приборов» оказалась очень неудобной и не всегда применимой. Напарник иногда отсутствует, телевизор слишком громоздок, чтобы таскать его на крышу, да и новый ресивер не каждый клиент отдаст на «растерзание».

Первым моим «прибором» был Satfinder (англ. Satellite Finder — «обнаружитель спутников»), маленькая коробочка со стрелочным индикатором и звуковым сигналом от компании GTP стоимостью около 500 рублей (не бесплатно, конечно, но ооочень дёшево). Его ещё называют «свистком», поскольку звуковой сигнал напоминает обычный свист. Я собирал всю систему — ресивер, кабель, конвертер на антенне, включал ресивер и затем по показаниям «прибора» пытался найти нужный спутник. Приходилось каждый раз бежать к ресиверу и убедившись в очередной раз, что это был не тот спутник (или не то дерево!), продолжать поиски нужной позиции в небе. Этот процесс был довольно трудоёмким и самое главное совершенно не профессиональным. Чувствительность этого приборчика была слишком низкой. Поэтому после нескольких таких «настроек» я решил приобрести что-то более серьёзное.

И вот я стал обладателем внушительного устройства под названием Satlook NIT. Это была целая лаборатория в сравнении со «свистком». Цена его тоже производила впечатление — чуть меньше 1000 американских долларов! На его экране отображался весь спектр спутникового сигнала и после некоторой практики работы с ним, я мог определить на какой спутник настроил антенну, бегло взглянув на экран. Настройка антенны теперь занимала несколько минут и стала доставлять удовольствие. Но однажды я уронил свое счастье, работая на крыше, и восстановил работоспособность своего железного помощника только при помощи паяльника. После этого случая меня не покидала мысль, что для работы нужно что-то такое же удобное, но с более низкой стоимостью, чтобы в случае внезапной утраты не было так мучительно больно на сердце.

Приборы для настройки спутниковых антенн своими руками

С тех пор прошло несколько лет. Вот так выглядит сегодня выглядит мой «комплект» оборудования для повседневной настройки спутниковых антенн.

Конечно для особых случаев требуется анализатор спектра, но основная масса работ проводится с использованием именно этого набора устройств. Как видно на фото, набор состоит из старенького спутникового ресивера Xsat CDTV 410 (отданного одним из клиентов, за что ему большое спасибо!), «свистка» и двух кусков кабеля RG-6 c F-наконечниками. Стоимость всей системы обошлась мне в примерно в 500 рублей, то есть в стоимость Satfinder-а. Теперь остановлюсь подробнее на том, как все это работает.

Ресивер Xsat CDTV 410 имеет на передней панели жёлтый светодиод, который загорается при захвате сигнала, что крайне удобно для нахождения нужного спутника. Ресивер настроен на несколько наиболее востребованных спутников, по два канала на каждом, так чтобы были обе поляризации. Табличку с номерами каналов можно наклеить на корпус, я их просто помню. Нужны два куска кабеля длиной примерно 2 и 4 метра с накрученными F-наконечниками. Кабель желательно использовать с прочной пластичной изоляцией, чтобы при частом использовании кабель оставался неповрежденным. 2-х метровый кабель подсоединяется одним концом к конвертеру уже собранной и закреплённой антенны, а второй к «свистку», к выводу с надписью LNB (англ. Low Noise Block converter — блок конвертера с низким уровнем собственных шумов). Второй вывод «свистка» с надписью REC (англ. Receiver — ресивер, приёмник) подключается к 4-х метровому кабелю, другой конец которого подсоединяется к ресиверу.

Приборы для настройки спутниковых антенн своими руками

Включаем ресивер и выбираем канал нужного спутника, регулируем чувствительность «свистка» так, чтобы стрелка отклонилась на 3-4 деления. Начинаем настраивать антенну ориентируясь на наиболее высокий тон сигнала «свистка» и светодиод на передней панели ресивера, убавляя чувствительность до 7 делений по мере увеличения сигнала. В процессе затяжки гаек крепления антенны следим за тональностью звукового сигнала. Окончательную настройку проверяем слегка отклоняя кронштейн в горизонтальной и вертикальной плоскости в оба направления, тон сигнала должен немного понижаться во всех направлениях.

Приборы для настройки спутниковых антенн своими руками

На днях я доработал ресивер, установив внутри корпуса усилитель на микросхеме TDА1557 и небольшой динамик. Теперь при захвате сигнала с нужного спутника ресивер «оживает» и начинает либо петь, либо говорить.

Весь комплект для настройки помещается в небольшую сумку от ноутбука, которая кроме элементарной защиты от падения, предохраняет ресивер и Satfinder от переохлаждения в зимнее время.

Используя этот комплект можно с лёгкостью настраивать мотоподвесы и мультифиды. Надеюсь, что данный материал будет полезен не только профи, но и тем, кто настраивает свою первую антенну.

Thetan76, февраль 2011 г. http://satplus.ru В случае копирования данной статьи. пожалуйста, сохраните эту ссылку.

Антенны и радиоприемники

И. НЕЧАЕВ, г. Курск
Радио, 1998 год, №6

Разработано в лаборатории журнала Радио

Разработанные конструктором И. Нечаевым приборы и устройства получают самый теплый отклик у наших читателей. Особенно понравились радиолюбителям простые по конструкции высокочастотные устройства — генератор качающейся частоты в виде приставки к обычному осциллографу, прибор для настройки аппаратуры НТВ. Поскольку увлечение приемом спутниковых программ становится наиболее популярным у любителей телевизионной техники, по многочисленным просьбам читателей автор разработал простой малогабаритный индикатор для наведения параболических антенн на спутник. которым удобно пользоваться непосредственно в точке установки антенны.

Малогабаритный индикатор предназначен для точного наведения параболической антенны на геостационарный спутник. Он работает совместно с конвертером диапазонов 11 и 12 ГГц с диапазоном промежуточных частот 0,85. 1,9 ГГц. Минимальный уровень индицируемого сигнала — 50 мкВ. Питается прибор, а также конвертер, либо от автономного источника напряжением 12. 20 В, либо от ресивера приемной спутниковой системы по кабелю снижения.

Особенностью данной конструкции является селективность, и в отличии от аналогичной, описанной в [1], она позволяет не только настраиваться на максимум сигнала, но и проводить анализ частотной загрузки диапазона ПЧ выходного сигнала конвертера, что дает возможность с большой достоверностью определить спутник, на который проведена настройка антенны. Это свойство очень важно, так как совершить начальную ошибку ориентации всего в несколько градусов — элементарно, обилие же и близкое позиционное расположение спутников может привести к тому, что вы настроитесь не на искомый, а на соседний спутник. Поэтому надежная настройка антенны обычно невозможна без визуального контроля за принимаемыми программами с помощью ресивера и телевизора, а это в свою очередь требует связи между оператором у антенны и наблюдателем у телевизора, что не всегда удобно или возможно.

Принципиальная схема прибора приведена на рис.1. Он построен по схеме супергетеродинного приемника с нулевой промежуточной частотой. В его СВЧ часть входит управляемый током генератор диапазона 0,85. 1,9 ГГц, собранный на транзисторах VT3, VT4 [2], буферный каскад на VT2 и смеситель на VT1. В тракт ПЧ входит УПЧ на транзисторах VT5 — VT7 и детектор на диодах VD1, VD2.

Схема индикатора наведения спутниковой антенны

Приборы для настройки спутниковых антенн своими руками

Уровень сигнала индицируется микроамперметром РА1. Чувствительность оперативно регулируется резистором R9.

На транзисторах VT9, VT10 и стабилитроне VD3 собран параметрический стабилизатор напряжения, на транзисторе VT8 — регулируемый источник тока для питания генератора. Частота генератора изменяется за счет изменения тока с помощью резистора R17.

Устройство работает следующим образом. Сигнал СВЧ с выхода конвертера через гнездо XW1 поступает на вход смесителя — базу транзистора VT1, одновременно на эмиттер этого транзистора поступает сигнал генератора. Сигнал ПЧ выделяется на резисторе R5 и поступает на вход первого каскада УПЧ на транзисторе VT5, затем — на регулятор уровня на потенциометре R9, а с него — на оконечный каскад на транзисторах VT6, VT7.

Приборы для настройки спутниковых антенн своими рукамиПолоса пропускания УПЧ примерно от 0,1 до 10 МГц. А так как приемник имеет нулевую центральную ПЧ, то общая полоса пропускания составляет около 20 МГц, что примерно соответствует полосе частот одного спутникового телевизионного канала. Из-за того, что у спутникового сигнала частотная модуляция, его энергия сосредоточена не на одной частоте, а как бы «размазана» в некоторой полосе частот. Именно ее и усиливает УПЧ, а затем сигнал детектируется и поступает на индикатор уровня — микроамперметр РА1.

Для создания нормальных условий работы при плохом освещении в устройство введены лампы подсветки, которые включаются переключателем SA2. Для контроля питающего напряжения служит переключатель SA4. Он подключает микроамперметр к шине питания через резистор R21. Включение питания конвертера выполняется переключателем SA1, а переключение режимов работы — переключателем SA3: в верхнем его положении устройство выключено, в среднем — питается от автономного источника (батареи аккумуляторов или сетевого блока питания), который подключается к гнезду XS1, а в нижнем — питание осуществляется от ресивера через кабель снижения. К гнезду XW1 подключается конвертер, а к XW2 — кабель снижения.

Питание конвертера производится через фильтр L1C4, а при питании от ресивера напряжение на устройство и конвертер поступает через фильтр L2C7.

Конструктивно устройство выполнено так. Его основу составляет печатная плата из двухстороннего фольгиро-ванного стеклотекстолита толщиной 1,5 мм. Одновременно она выполняет роль передней панели, на которой размещено большинство деталей (кроме деталей УПЧ), все переключатели, микроамперметр, а также гнезда XW1, XW2 (на металлических уголках). Эскиз платы приведен на рис.2. Ее вторая сторона оставлена металлизированной и соединена пропайкой по контуру с общей шиной питания первой стороны.

УПЧ собран на отдельной печатной плате (рис.3). Она закреплена непосредственно на микроамперметре с помощью клея и соединена с общим проводом в нескольких местах.

В устройстве можно применить следующие детали: транзисторы VT1, VT2 — КТ3123А-2, КТ3123Б-2, КТ3123В-2; VT3, VT4 — КТ3132А-2, КТ3132Б-2, КТ3124А-2, КТ3124Б-2; VT6, VT7 — КТ316, КТ315 с буквенными индексами от А до Д; VT8 — КП302Б,В, КП307А; VT9 — КТ815, КТ816 с буквенными индексами от А до Г и аналогичные; VT10 — КП303Г, КП303Д.

В СВЧ части надо применить бескорпусные конденсаторы — К10-17, К10-42 и высокочастотные резисторы С2-10, РН1-12, в остальных можно использовать КМ, КЛС и аналогичные импортные. Подстроечный резистор — СПЗ-19, переменные — СПО, СП4. Постоянные резисторы — МЛТ, С2-33.

Катушки L1 — L3 намотаны проводом ПЭВ-2 0,4 на оправке 3 мм и содержат по 7. 9 витков. Катушки L4, L5 выполнены в виде полосковых линий (см. рис.2) — они аналогичны тем, что были подробно описаны в [2]. Катушка L6 — нормализованный дроссель типа ДМ-0,1, его индуктивность может быть выбрана в пределах 200. 500 мкГ.

Диоды — любые высокочастотные маломощные, желательно германиевые или с барьером Шоттки, стабилитрон — маломощный на напряжение стабилизации 10. 12 В.

Переключатели и гнездо XS1 — любые малогабаритные, лампы накаливания — СМН 6,3-20, микроамперметр — М4762-М1 с током полного отклонения 200 мкА.

При монтаже СВЧ части выводы деталей надо делать минимально возможной длины. Если использовать корпус другой конфигурации, то печатную плату можно переделать, выполнив ее в произвольном виде (кроме СВЧ части).

Налаживание следует начать с настройки СВЧ генератора. Для этого лучше использовать частотомер с рабочей частотой до 2 ГГц, его подключают к коллектору транзистора VT2. В левом по схеме положении резистора R17 подбором резистора R16 устанавливают нижнюю граничную частоту перестройки, а выбором номинала резистора R17 выбирают диапазон перестройки. В авторском экземпляре устройства частота генератора изменялась от 700 МГц до 2 ГГц при изменении тока через транзисторы VT3, VT4 от 13 до 0,8 мА. Для получения более плавной настройки придется подобрать резистор R17 с малым скачком начального сопротивления и логарифмической характеристикой.

Приборы для настройки спутниковых антенн своими рукамиЕсли у вас нет частотомера, для настройки можно использовать ресивер. Для этого его вход подключают к входу устройства (гнездо XW1). Ресивер перестраивают по частоте, и резистором R17 на ту же частоту настраивают генератор, момент настройки определяется появлением сигнала в виде помехи на экране телевизора. Таким образом можно и отградуировать шкалу этого резистора.

Затем резистор R9 устанавливают в верхнее по схеме положение и резистором R18 устанавливают такой уровень собственных шумов, чтобы стрелка стрелочного прибора слегка отклонялась. После этого желательно проверить чувствительность и диапазон перестройки с помощью измерительного СВЧ генератора. Если это сделать невозможно, надо подключить устройство к конвертеру, установленному на настроенную антенну. Шумы должны увеличиться, и после этого, перестраивая устройство по частоте, настраиваются на спутниковые каналы.

Если стрелка зашкаливает, то резистором R9 усиление надо уменьшить. Настроившись на слабый сигнал, далеко отстоящий от более мощных, подбором резистора R3 добиваются максимальной чувствительности. Для удобства пользования на шкале делают отметки наиболее часто принимаемых спутниковых телевизионных программ, например, «НТВ-плюс» или «Eurosport», для разных поляризаций. Бывает, что без подключения к конвертеру стрелка постоянно зашкаливает при любом положении R9 или зашкаливает в определенных участках диапазона — это означает, что, скорее всего, устройство самовозбуждается. Придется тщательнее провести монтаж, уменьшить длину соединительных проводов и, возможно, увеличить емкость блокировочных конденсаторов.

При наличии измерительного генератора шкалу прибора можно проградуировать в единицах напряжения, в этом случае резистор R9 надо заменить на переключатель с резистивным делителем, который будет выполнять функции фиксированного аттенюатора.

1. Жук В. Индикатор наведения антенны на спутник. — Радио, 1994, № 12, с. 4, 5.
2. Нечаев И. Приставка-ГКЧ для диапазонов 300. 900 и 800. 1950 МГц. — Радио, 1995, №1, с.ЗЗ.
3. Нечаев И. Прибор для настройки аппаратуры НТВ. — Радио, 1998, ╧ 3, с. 10 — 12; №4, с.14, 15.
