Монитор PolyVision

Характеристики монитора PolyVision PVD-704C
и схема соединения

Цена : 5500 руб.

Цветной монитор видеодомофона POLYVISION PVD-704C имеет высококонтрастный TFT экран с диагональю 7”, что позволяет получать максимально информативное изображение происходящего перед видеопанелью. Хай-тек дизайн монитора прекрасно впишется в современный интерьер .

Монитор поддерживает работу с двумя видеопанелями, или с дополнительной видеокамерой, предоставляя пользователю максимальное количество информации о посетителе. Имеет НЧ выход для подключения к телевизору. PVD-704C поддерживает параллельное подключение до 4-х мониторов с функцией интеркома, т.е. имеется возможностью послать вызов на другие мониторы и переговорить между ними , при этом на блоке вызова ничего не слышно.
Поддерживается Режим мониторинга (просмотр изображения с камеры без вызова с вызывного устройства).
Монитор не имеет переговорной трубки, соответственно, лишён связанных с ней проблем (не дёргают дети, трубка не падает и т. д.). Выбор просмотра картинки: с видеопанели или видеокамеры осуществляется нажатием кнопки на корпусе устройства. Открывание замка осуществляется, кнопкой управления замком.
PVD-704C работает с любыми цветными вызывными панелями стандарта PAL.

Технические характеристики

Цветной TFT монитор с дигональю экрана , дюйм (см) 7 (17,5см) Подключение видеопанелей 2 видеопанели или панель + видеокамера Удалённость от вызывного устройства при диаметре провода 0,8мм, м макс 80 м Длительность соединения 120 с Кол-во проводников к вызывному устройству (без учета проводов к электрозамку) 4 -х пров. линия Диапазон рабочих температур , в градусах по Цельсию 0 - +40 Встроенный блок питания . Напряжение питания, В АС 100-240В Потребляемая мощность в дежурном режиме , вт 2 Потребляемая мощность в режиме разговора 15 Габаритные размеры , мм 225х165х28 мм Масса , кг 0,8

Пользование монитором :

При нажатии посетителем на кнопку внешней вызывной панели экран монитора включается и звучит звонок. После нажатия кнопки «РАЗГОВОР» Вы можете поговорить с посетителем, наблюдая его на экране. В случае необходимости можно перевести вызов на параллельно подключенный монитор, нажав на кнопку «ПЕРЕКЛЮЧЕНИЕ». После того как вы закончите разговор, нажмите на кнопку «РАЗГОВОР» и экран отключится. Возможно принудительное включение экрана для просмотра картинки с видеокамеры нажатием кнопки «МОНИТОР». Если Вы не нажимаете не на какие кнопки в течение 20 секунд – экран отключится автоматически.

Технология соединения мониторов

Технология и схема соединения
мониторов PolyVision PVD-704C и панелей вызова

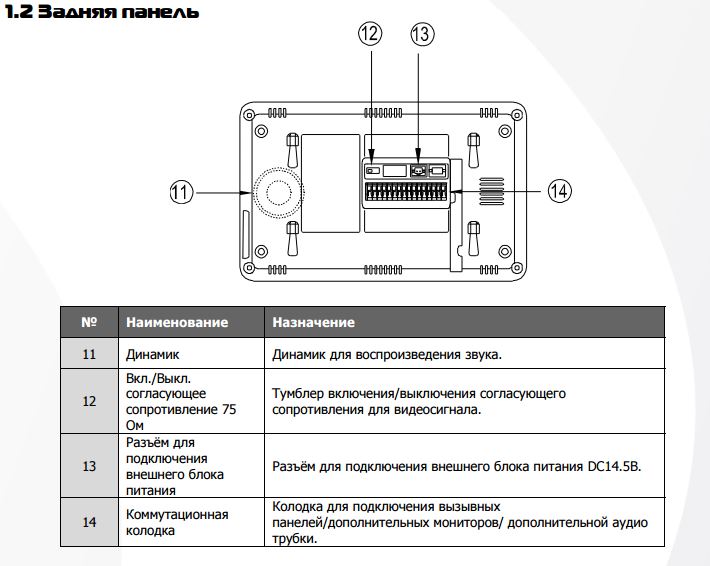

Назначение разъёмов :

CN1 и CN2 – для подключения вызывных панелей
CN3 и CN4 – для подключения доп. мониторов (макс. 4 в параллели).


Пример параллельного подключения:

выход CN4 – с первого монитора подключается ко входу CN3 второго и т.д.

Монитор видеодомофона PolyVision PVD-706C

Характеристики монитора PolyVision PVD-706C

Цена : 5500 руб.

Цветной монитор видеодомофона POLYVISION PVD-706C имеет высококонтрастный TFT экран с диагональю 7”, что позволяет получать максимально информативное изображение происходящего перед видеопанелью. Хай-тек дизайн монитора прекрасно впишется в современный интерьер .
Монитор поддерживает работу с двумя видеопанелями, а так же, с дополнительной видеокамерой, предоставляя пользователю максимальное количество информации о посетителе. Имеет НЧ выход для подключения к телевизору. PVD-706C поддерживает параллельное подключение до 4-х мониторов с функцией интеркома, т.е. возможностью послать вызов на другие мониторы и переговорить, без выхода на блок вызова. Монитор не имеет переговорной трубки, соответственно, лишён связанных с ней проблем(не дёргают дети, трубка не падает и т. д.). Выбор просмотра картинки: с видеопанели или видеокамеры осуществляется нажатием кнопки на корпусе устройства. Открывание замка осуществляется соответствующей кнопкой.
PVD-706C работает с любыми цветными вызывными панелями стандарта PAL.

Технические характеристики

Цветной TFT монитор с дигональю экрана , дюйм (см) 7 (17,5см) Подключение видеопанелей 2 видеопанели + видеокамера Удалённость от вызывного устройства при диаметре провода 0,8мм, м макс 80 м Длительность соединения 120 с Кол-во проводников к вызывному устройству (без учета проводов к электрозамку) 4 -х пров. линия Диапазон рабочих температур , в градусах по Цельсию 0 - +40 Встроенный блок питания . Напряжение питания, В АС 100-240В Потребляемая мощность в дежурном режиме , вт 2 Потребляемая мощность в режиме разговора 15 Габаритные размеры , мм 230х150х25 мм Масса , кг 1,2
